図解化学工学原理 – 落下薄膜式蒸発器

化学工場で、牛乳を濃縮して練乳にしたり、果汁から水分を取り除いたりする場合、大きな鍋に入れて煮沸すれば良いのでしょうか？ いいえ、絶対にダメです！ 牛乳、果汁、医薬品溶液などの物質は非常に「デリケート」（熱に弱い）です。高温でたった1分余計に加熱するだけで、栄養素が破壊され、味が変わってしまう可能性があります。

では、どうすればよいのでしょうか？エンジニアたちは強力な解決策、すなわち落下薄膜式蒸発器を発明しました。

「大きな鍋で沸騰させる」のではなく、液体を「滑り落とす」ようにする。

1. マクロ視点 – 重力駆動の「ウォータースライダー」

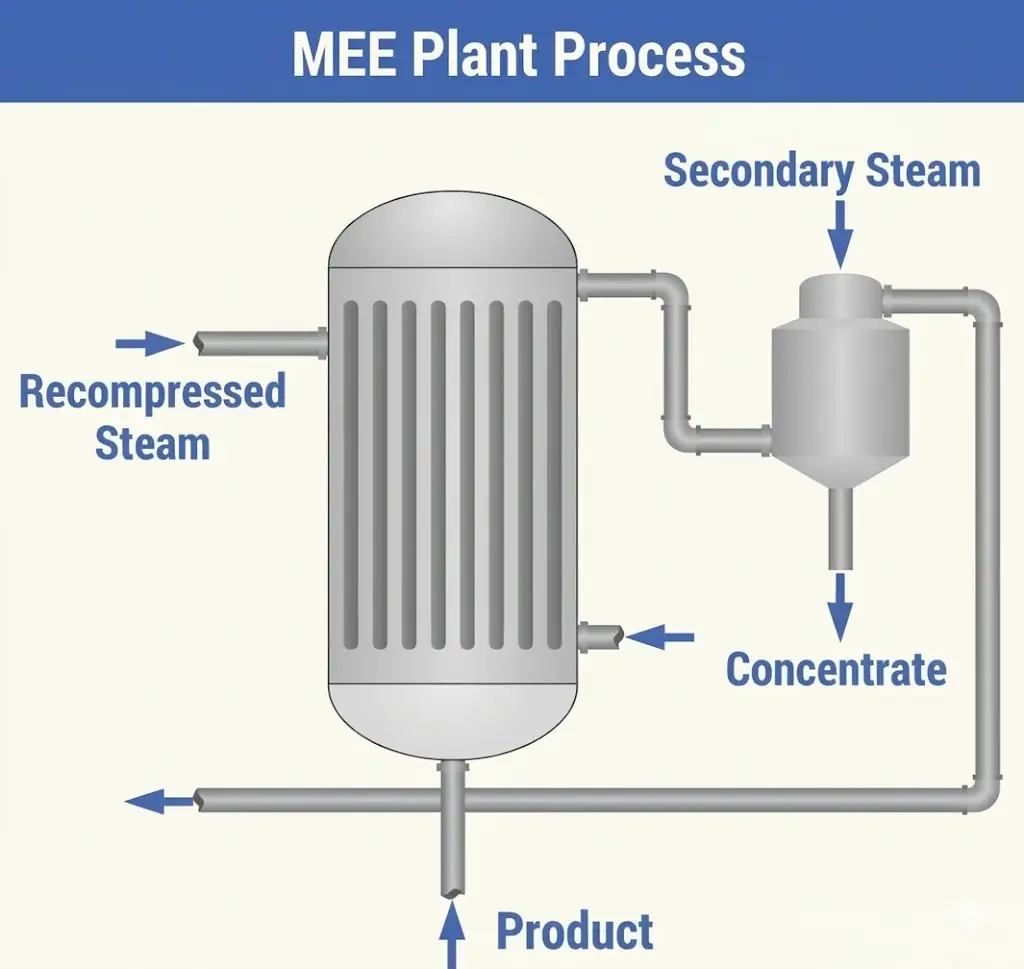

（参照：落下薄膜式蒸発器の全体構造およびフロー図）

通常の沸騰とは異なり、落下薄膜式蒸発器におけるプロセスは「上から下へ」進行する。

· 入口（上部、緑色の矢印）： 供給液は上部から流入する。

· 流れ（中央の青い流れ）： 液体は装置全体を満たすのではなく、重力によって垂直管の内壁に沿って下方へと流れる。

· 暖房（外側の赤色ゾーン）： 高温の蒸気が管の外側を覆っている。液体が下方へ流れるにつれて、管壁を通して急速に加熱される。

· 結果： 液体が薄い膜を形成するため、熱伝達は非常に速い。底部に到達する前に、ほとんどの水はすでに蒸発して蒸気となり、「逃げて」しまう。

簡単な例え：
ウォーターパークで高速ウォータースライダーに乗っているところを想像してみてください。滑り降りるスピードが速いため（滞留時間が短い）、プールに着く頃には、体についた水分（溶媒）の多くは風（熱）によって吹き飛ばされています。こうして「オーバーヒート」することなく、目的が達成されるのです。

2．顕微鏡写真 – チューブ内部の「中空パスタ」

（単一チューブ内部における膜形成メカニズムを指す）

試験管を1本切り開いてよく観察すると、本当の魔法が見えてくる。

· 壁面フィルム（青色の液体層）： 液体は水道水のように管を満たすのではなく、管の内壁に密着した薄い膜を形成する。

· 中央チャネル（白い蒸気コア）： チューブの中央部は空洞になっています。ここは発生した蒸気（二次蒸気）専用の通路として機能します。

· 気泡の破裂（相変化）： フィルム表面には微細な気泡が絶えず形成され、破裂することで、蒸気が中央の流路へと放出される。

簡単な例え：
パンケーキを作ることを想像してみてください。生地を塊のままにしておくと、焼き上がりが遅くなり、焦げてしまう可能性があります。しかし、薄く広げれば、あっという間に焼き上がります。薄膜式蒸発器は、この原理、つまり液体を薄く広げることで迅速な熱伝達を実現する仕組みを利用しています。

3．主要構成要素 – 「完璧なバランスのシャワーヘッド」

（上部の液体分配器を指します）

これがシステムの核心です。もし一部のチューブに多くの液体が供給され、他のチューブに少ない液体が供給された場合、どうなるでしょうか？

液体が不足しているチューブは過熱し、残留物（糖類など）が燃焼して汚れを形成し、最終的にチューブを詰まらせます。

だから私たちは必要です 液体分配器.

· 均一分布: 画像には、まるで完璧なシャワーヘッドのように、精密に設計された金属板が写っている。

· 均等な範囲: 液体はまずプレート全体に均一に広げられ、その後、綿密に設計された穴や堰を通って各チューブに均等に流れ込む。

簡単な例え：
これは農業における灌漑システムのようなものです。すべての列（チューブ）に同じ量の水が供給されなければなりません。もし1本のチューブでも水が枯渇すると、焼けて汚れてしまい、システム全体を停止して清掃する必要が生じます。

落下薄膜式蒸発器の3つの主な利点

· 高速： 滞留時間が非常に短い（通常は数秒から数十秒）ため、熱による劣化を防ぐことができる。

· シン： 膜状流動は優れた熱伝達を保証するため、蒸発に必要な温度が低くなる。

· スムーズな： 重力による流れは、抵抗とエネルギー消費を低減する。
